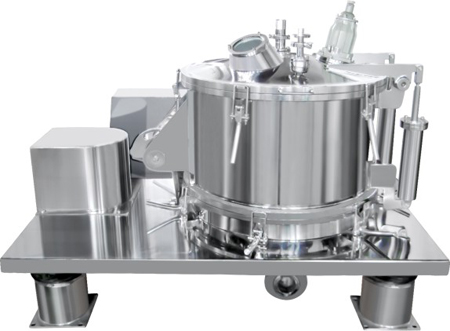

PQS系列平板式人工上部卸料全翻盖离心机
工作原理
待分离的物料经进料管进入高速旋转的离心机转鼓内,在离心力场的作用下,物料通过滤布(滤网)过滤,液相经出液管排出,固相则截留在转鼓内。待转鼓内滤饼达到机器规定的装料量时,停止进料,对滤饼进行洗涤,同时将洗涤液滤出。滤饼脱液达到要求后,停机,滤饼同人工卸出。进入待机状态。
主要特点

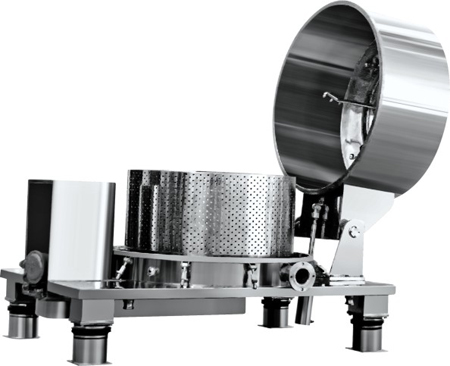

1、全翻盖结构,结构件过渡圆滑,表面经抛光处理,有效消除卫生死角,外部结构件、坚固件和转鼓采用不锈钢制造,可对离心机外壳、转鼓、出液槽进行彻底清洗。
2、机座为平板式结构,机器重心低,占地空间小,操作方便。
3、配置液态阻尼减振效果好,简化日常保养。
4、翻盖上设置进料管、洗涤管、观察镜、照明孔。配置在线清洗系统(选 装),对离心机外壳内壁、专鼓内外表面、集液槽表面等离心机内部进行在线清洗,保证了洁净度要求,符合GMP规范。
5、通用性强,晶粒不易破碎,既可用于固相为颗粒状的悬浮液分离,也可用于纤维状物料的分离,适用范围广。
6、采用变频器启动,启动平稳,分离因数可调;配置氮气保护系统(选 装),可实现密闭结构防爆要求,适合于有毒和易燃场合的应用。

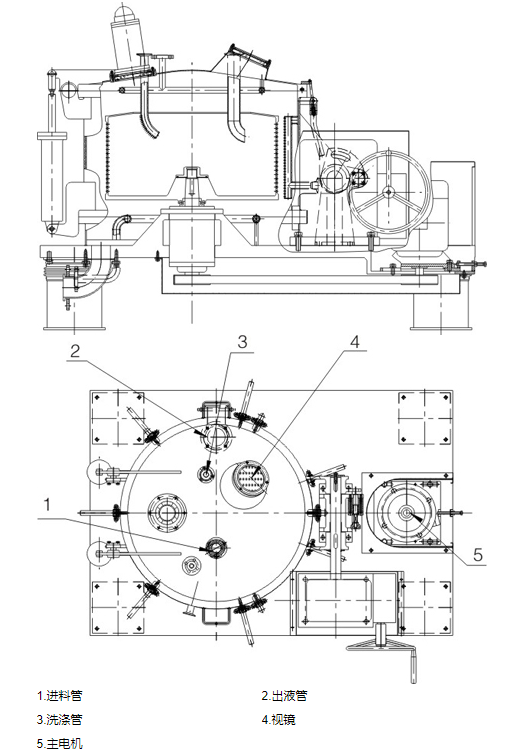

结构图
主要技术参数
项目 | 型号 | ||||
PQS/PQZ300 | PQS/PQZ450 | PQS/PQZ600 | PQS/PQZ800 | PQS/PQZ1000 | |
转鼓直径(mm) | 300 | 450 | 600 | 800 | 1000 |
转鼓有效高度(mm) | 150 | 200 | 280 | 300 | 420 |
转鼓有效容积(L) | 5 | 20 | 40 | 100 | 160 |
最大装料限量(kg) | 7.5 | 30 | 60 | 140 | 215 |
转鼓转速(r/min) | 2200 | 1750/1900 | 1500/1750 | 1200/1500 | 1000/1200 |
过滤面积(m2) | 0.14 | 0.28 | 0.53 | 0.75 | 1.32 |
分离因素(ω2r/ ɡ) | 812 | 770/910 | 755/1027 | 643/1006 | 560/806 |
电机功率(kw) | 1.1 | 1.5/2.2 | 3/4 | 5.5/7.5 | 7.5/11 |
整机重量(kg) | 200 | 500 | 1200 | 1800 | 2000 |
外形尺寸(mm) | 650×550×1050 | 900×800×1060 | 1550×1050×1160 | 1900×1350×1200 | 2200×1600×1300 |
订货须知
材质:与物料接触部分可为SUS304不锈钢、SUS316L不锈钢、钛合金、哈氏合金、衬halar等。
驱动方式:普通电机或防爆电机的变频驱动。
排液方式:母液与洗涤液可采用混合排放或分流排放。
